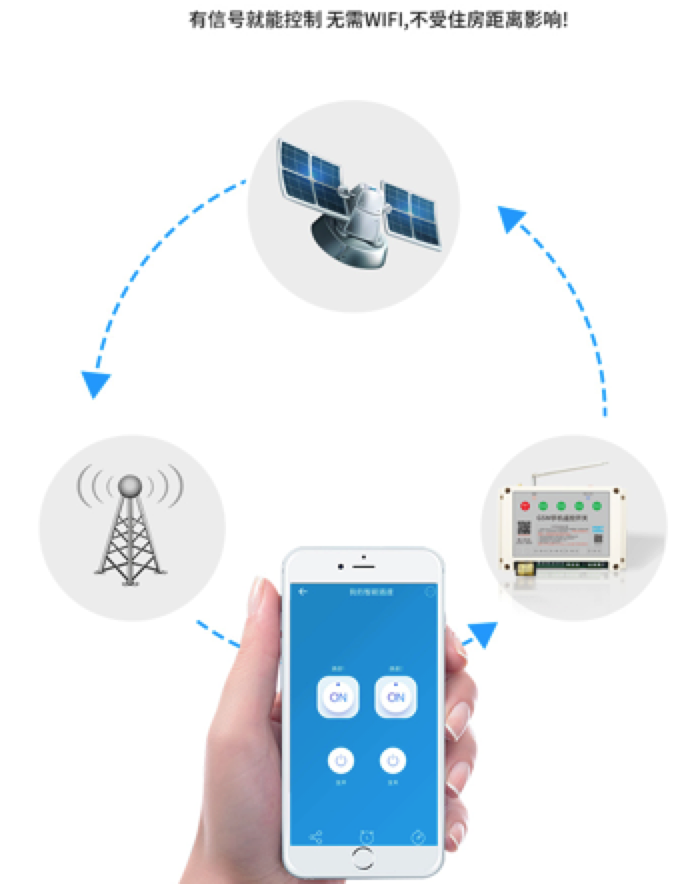

手機遠程遙控開關用途廣泛，一個開關量無源輸出，可以控制380v以下電源的通斷，與WIFI版相比的最大優點是無需wifi，使用范圍有移動信號覆蓋即可，是一種利用手機信號來遠程控制路燈、水泵、增氧機、卷簾門、澆花器燈戶外設備的遙控裝置。

產品參數

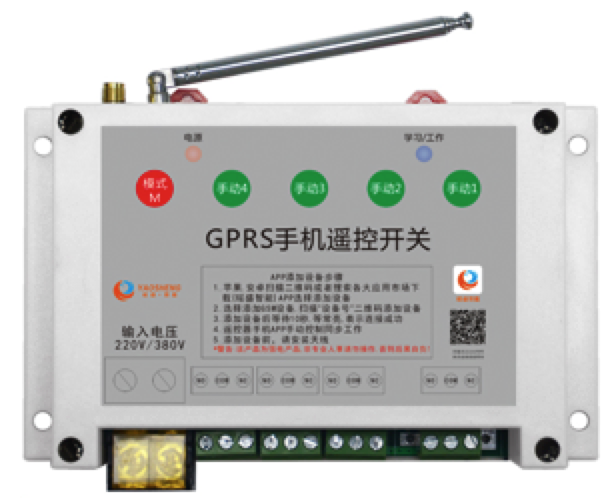

品名：GPRS手機遙控開關（單路/四路）

型號：YS-G1、YS-G4

材質：阻燃ABS

工作電壓：AC220V/AC380V，DC5V-35V（可選）

負載功率：單路30A輸出/四路每一路輸出10A

控制方式：手機APP/RF遙控/手動控制

傳輸方式：GPRS傳輸

輸出方式：無源觸點開關，點動、自鎖、互鎖三種模式可切換

產品尺寸：144長*89寬*40厚

特色功能：點動、自鎖、互鎖三模式

點動模式：

點動模式為繼電器1S延時，用于改裝點動式按鈕開關，控制信號線輸出。如控制電腦遠程開關機、自動門、卷簾門開關等。

自鎖模式

自鎖模式可用于改裝自鎖式開關，如控制燈具、電機、工業設備等。

互鎖模式

互鎖模式可用于控制電機正反轉。

遙控開關接線方法：

接線方法：

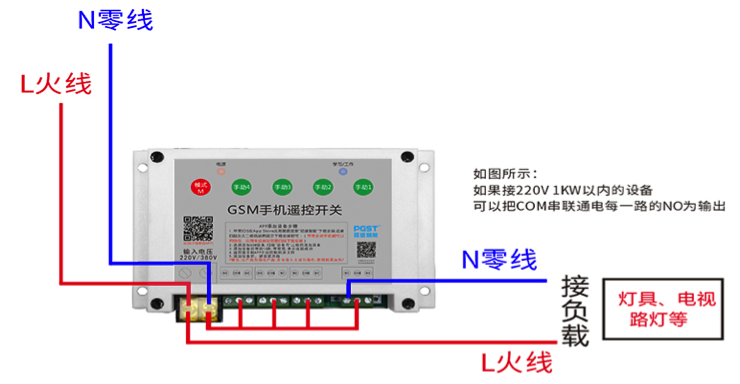

1、220V接負載：（功率小于1千瓦）

（1）輸入端進電220V

（2）拿一根線把輸入端的一個端口（端口2）跟COM相接

（3）燈的兩根線一根接NO，另一根接輸入端的另一個端口（端口1）

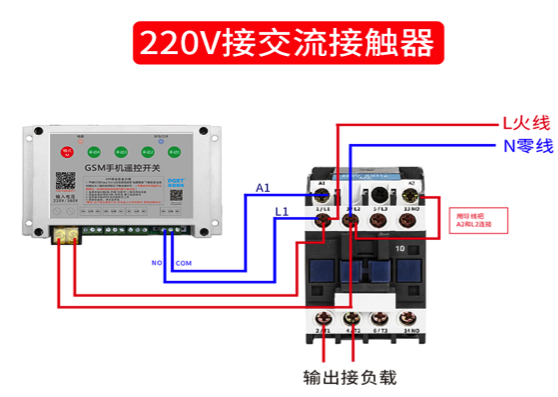

2、220V接交流接觸器（功率大于1千瓦）

（1）交流接觸器L1、L2接電220V；

（2）拿兩根線將手機控制器上輸入端接交流接觸器上的L1、L2；

（3）拿一根導線將交流接觸器的A2跟L2連接；

（4）用一根線從手機控制器的輸出端（COM端）接線到交流接觸器的A1；

（5）用一根線從手機控制器的輸出端（NO端）接線到交流接觸器的L1；

（6）交流接觸器T1、T2接負載   完成

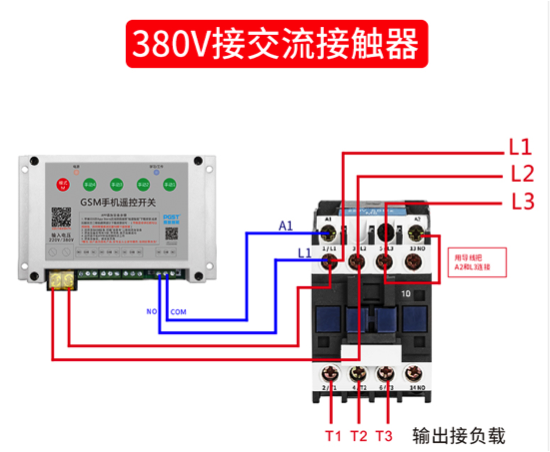

3、380V接交流接觸器（功率大于1千瓦）

（1）交流接觸器L1、L2、L3接電380V；

（2）拿兩根線將手機控制器上輸入端接交流接觸器上的L1、L2；

（3）拿一根導線將交流接觸器的A2跟L3連接；

（4）用一根線從手機控制器的輸出端（COM端）接線到交流接觸器的A1；

（5）用一根線從手機控制器的輸出端（NO端）接線到交流接觸器的L1；

（6）交流接觸器T1、T2、T3接負載   完成

使用方法：

按接線圖接好線，外置天線接好——>手機下載APP——>手機號碼注冊賬號登錄——>點界面下方的“+”號，選擇GSM設備——>掃描控制器側面的設備號二維碼（綁定設備）——>手機遙控器開關通電——>稍等幾分鐘，紅燈常亮即可以手機控制了
