瑤盛智能無線遙控開關K1接線方式

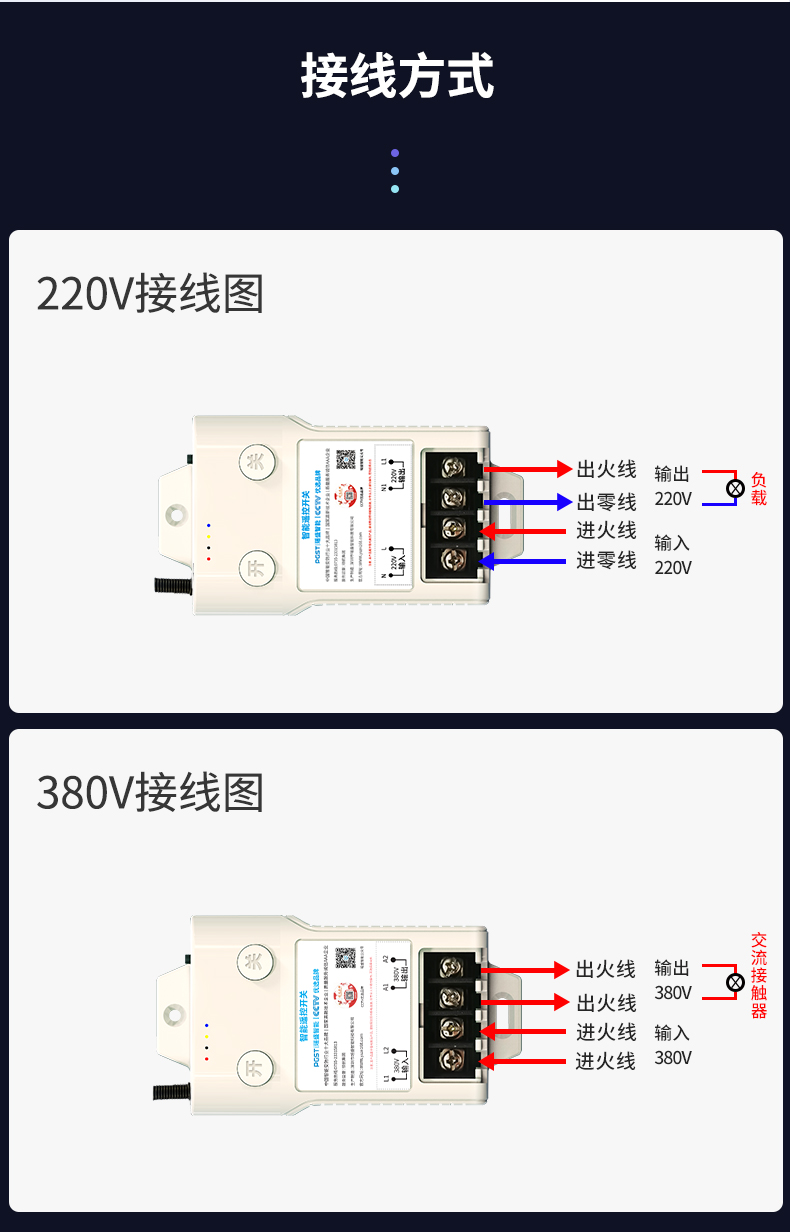

一、接線：
12V-48V/220V/380V接功率小于3KWr設備：
左邊兩個端口接輸入電壓，解碼器邊兩個端口接輸出設備。

電壓是220V的，若功率大于3KW的設備，需配合交流接觸器使用。接線方式如下：
1：交流接觸器L1、L2接電源線220V;

2：無線遙控開關左邊輸入端口接交流器的L1、L2.

3：控制器右邊的輸出端口接交流接觸器的A１、A２；

4：交流接觸器T1、T2接設備，完成接線。

電壓是380V接功率大于3KW的設備，需要配合交流接觸器使用：

1：交流接觸器L１、L2、L3接電源線380V

2：控制器左邊輸入端口接交流接觸器的L1、L2；

3：控制器右邊的輸出端口接交流接觸器的A1、A2；

4：交流接觸器T1、T2、T3接設備，完成接線。

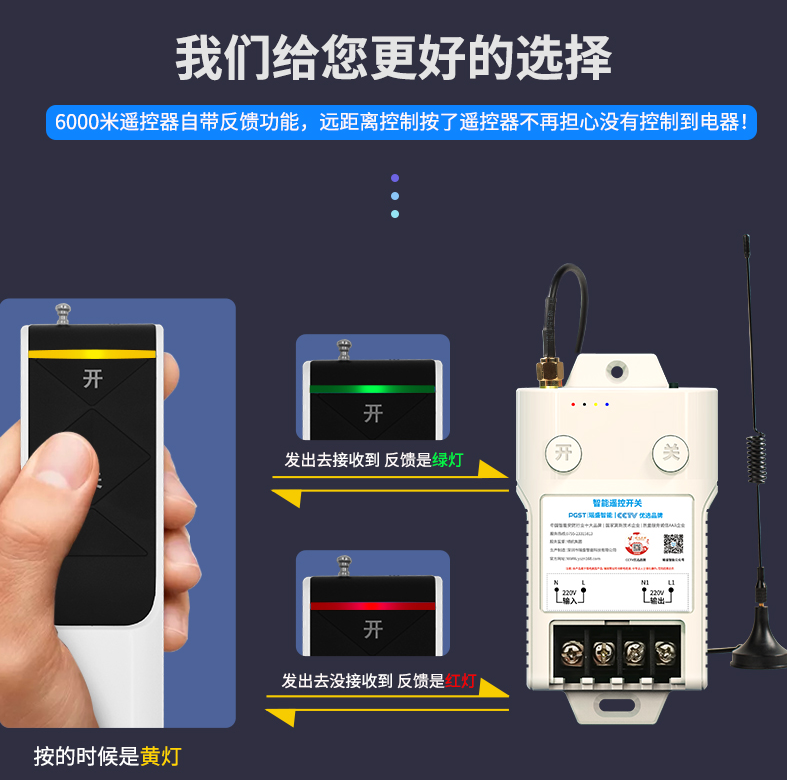

二、遙控器配對：
控制器通電，遙控器裝好電池后，打開遙控器上面的開關，按后按一下控制器上面的學習按鍵，再發射遙控器任意鍵即可配對。
